产品介绍

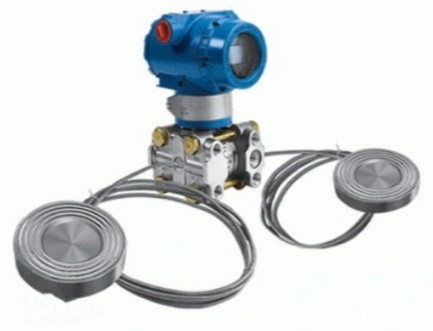

一、CR3000 RD 系列智能远传差压变送器简介：
CR3000 RD 系列智能远传差压变送器的格式化功能路在变送器进行初始化设定和对数字电子部件进行维护时使用，标准的格式化菜单提供了两个功能：传感器调整，模拟输出调整。传感器调整需使用精密的标准压力源，操作包括特性化与传感器微调，使电子部件的数字输出好地反映输入的压力值。 CR3000 RD 系列智能远传差压变送器本体可用安装支架固定。远传装置与相应的配套法兰连接，该配套法兰应配有垫片和固定夹紧用螺栓（配套法兰、垫片和螺栓不在标准供货范围之内，用户自配）。夹持式远传通过卡箍与过程管道连接。耦合式远传通过旋转接头与过程管道连接。应尽可能使远传隔离膜片处于垂直位置。安装位置将产生可迁移校正的偏移。电子外壳可旋转360°，定位螺钉可将外壳固定于任一位置。远传装置应尽可能安装于相同的环境之内，毛细管的最小弯曲半径为75毫米。建议变送器本体安装低于所有的远传装置。如果工作压力低于100kPa绝对压力，则变送器本体要安装低于远传装置。如果变送器本体安装高于远传装置，则变送器本体与远传装置之间的最大高度差为：硅油、高温硅油：5米；氟油：2.5米。
二、CR3000 RD 系列智能远传差压变送器外形尺寸：

CR3000 RD 型智能远传差压变送器外形尺寸（单位 mm）三、CR3000 RD 型智能远传差压变送器选型表：

CR3000RD	CR3000 RD 型智能远传差压变送器
代码 1	测量范围（无迁移时）（kPa）
3	0-4~7.5
4	0~37.4
5	0~186.8
6	0~690
7	0~2068
代码 2	输出
S	4mA-20mADC/HART，线性输出
代码3	电气接口	电子外壳
1	M20×1.5（配电缆密封头）	表面喷塑铝合金
2	NPT1/2 内螺纹	表面喷塑铝合金
代码4	安装支架
B00	无安装支架
B01	管装弯支架（碳钢）
B02	墙装支架（碳钢）
B03	管装平支架（碳钢）
B04	管装弯支架（不锈钢）
B05	墙装支架（不锈钢）
B06	管装平支架（不锈钢）
代码5	铭牌
C	中文铭牌
E	英文铭牌
选项代码	选项/选件
d	隔爆型Ex d ⅡC T4~T6
i	本安型Ex ia ⅡC T4~T6
M3	LCD 显示表头
M4	带背光LCD 显示表头
K1	脱脂处理（氧气测量限氟油灌充液、防爆、Pmax=6MPa）
L1	悬挂式位号牌
5C6	防雷保护（耐瞬变电压）（不潞合本安）
V	防真空设计

注：
1.（基型表部分的）订货号确定方法：
第1 部分 CR3000RD-代码 1 代码 2?代码 5/选项代码/选项代码?
第2 部分 XXX~XXX kPa（或其它工程单位）(出厂标定测量范围)
第3 部分位号(最多 16 个字符)(当有选项L1 时)
第4 部分相应的远传密封装置的订货号
2.代码 1~代码 5 依次必选 1 次且仅选 1 次。选项代码则按需选择，可不选、选一或选多。
3.为使变送器性能较优，应根据测量范围选择相应量程，不跨量程档选型。
4.多种远传形式的远传差压变送器的最小量程见表 5。
5.应选择高压测与低压测的远传密封装置相同。
6.如某项代码为有特殊要求的非标项，则该位代码可用 X 或Y 表示，并给出X 或 Y 的说明。

安装支架：
