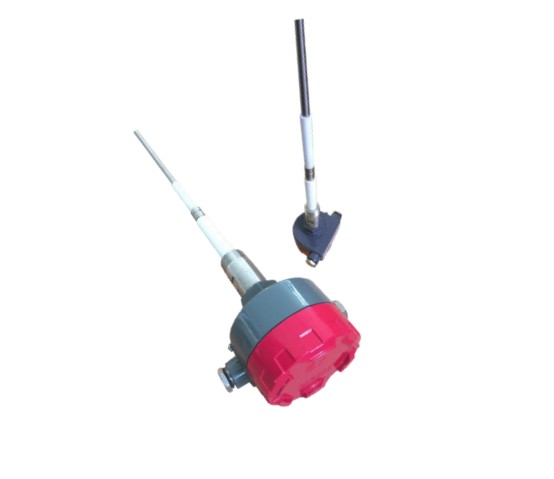

产品介绍

一、原理
射频导纳物位开关是一种新型的物位开关。射频导纳的探测极棒与金属容器罐壁之间具有电容特性，由此构成一个电桥电路，振荡电路产生的射频振荡信号加在这个电桥上。当被测介质未接触到探测极棒时，电桥处于平衡状态，没有输出信号。而当被测介质填充到探测极棒与罐壁之间时，由于被测介质的电特性与空气不同，会引起电桥电路的不平衡，从而产生输出信号。

二、特点
可测量液位及料位，可满足不同温度、压力、介质的测量要求
不受传感器挂料影响，无需定期清洁，避免误测量
测量过程无可动部件，不存在机械部件损坏问题
无需维护，智能免调
接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响
测量量多样化，使测量更加准确，测量不受环境变化影响，稳定性高
产品性能可靠，使用寿命长
三、主要技术指标
供电电源：220VAC 50/60Hz 或 24VDC 100mA
输出方式：两组常开、常闭继电器触点输出
触点容量：5A 250V AC
电源功耗: ≤2W
防爆等级：本安型 Exia II CT4-CT6 隔爆型 Exd II CT4-CT6
防护等级： IP65
介质温度：-20℃～220℃
环境温度：-20℃～70℃
电缆接口： M20×1.5

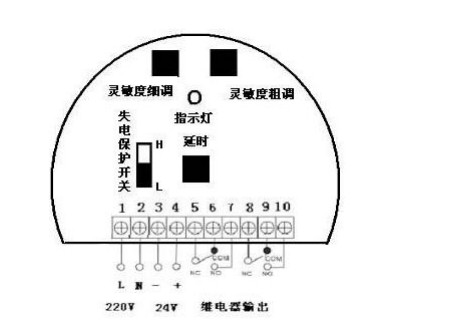

四、仪表接线及调试
电源：
220V AC ： 1、2 号端子
24 V DC : 3、4 号端子
信号输出：
继电器 1 组：5、6、7 号端子
继电器 2 组：8、9、10 号端子
定义：
NC：常闭
NO: 常开
COM：公共端
指示灯：红灯为有料，绿灯为无料
延时：1-60 秒延时（当经常出现误动作时，顺时针调大延时）
灵敏度：根据介电常数选择适当的灵敏度，介电常数越低灵敏度应调整越高
顺时针为调低灵敏度，逆时针为调高灵敏度
失电保护开关：防止仪表突然断电，输出假开关信号。一般情况，将失电保护开关选择 L。
当失电保护开关处于 L 时，仪表突然断电，有料状态下，开关信号翻转。
当失电保护开关处于 H 时，仪表突然断电，无料状态下，开关信号翻转。
