产品介绍

一、CR3000 DP智能差压变送器介绍：

CR3000压力变送器，包括DP型差压变送器、TG型压力变送器（螺纹接口）、TA型J对压力变送器（螺纹接口）、GP型压力变送器（法兰接口）。除上述测量差压、压力（表压）和J对压力等过程参数的基型表外，CR3000还包括液位变送器、带毛细管的远传差压变送器、带毛细管的远传压力变送器、带毛细管的远传J对压力变送器等远传变送器。此外，优米体育入口官网首页下载手机版还提供相应的安装、调试及维护的配件，如：多种过程连接转换接头、配对法兰、阀组、HART手操器、FSK MODEM及HART变送器调试软件等。 CR3000 DP智能差压变送器采用金属电容传感器J术和微硅固态复合传感器J术，模块化设计，由带EEPROM的传感器单元和带磁感应就地按钮及EEPROM的电子放大单元组成，其中传感器单元包括差压/压力/绝压传感器和温度传感器。通过温度传感器对差压/压力/绝压传感器全量程范围内的温度特性进行计算机补偿，因而使CR3000智能压力变送器具有温度特性。 CR3000 DP差压变送器变送器采用现场安装结构，具有防潮、防尘密封功能，可通过安装支架进行管装或墙装。尽量使过程接口处于垂直位置，以减小可X除的零点偏移。变送器外壳可旋转360°，定位螺钉可将外壳固定于任一位置。
二、CR3000 DP智能差压变送器外形尺寸：

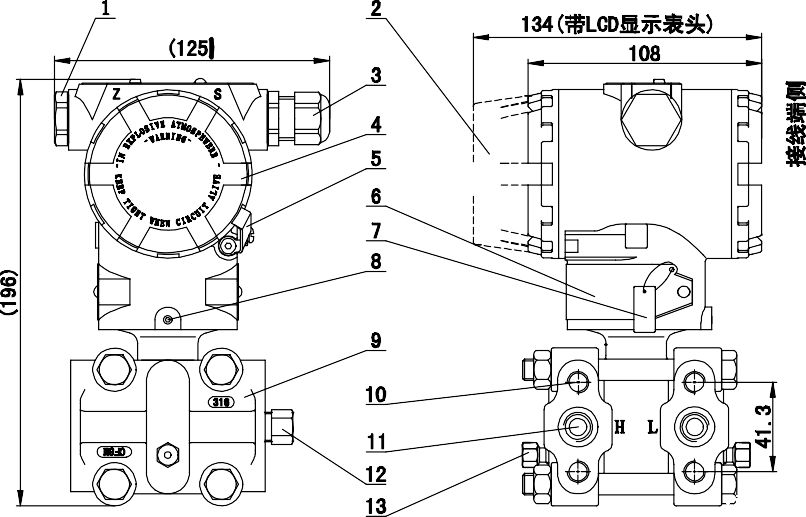

CR3000 DP 型智能差压变送器外形尺寸（单位 mm）
三、CR3000 DP智能差压变送器安装示意图：

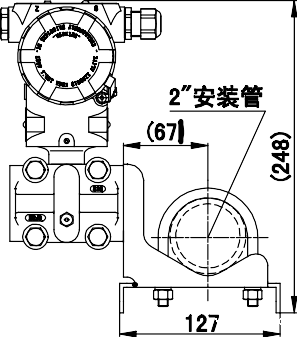

		管装平支架：B03、B06
管装弯支架：B01、B04

四、CR3000 DP 型智能差压变送器选型表：

CR3000DP	CR3000 DP 型智能差压变送器
代码 1	测量范围（无迁移时）（kPa）
2	0~0.1-1.5
3	0~7.5
4	0~37.4
5	0~186.8
6	0~690
7	0~2068
代码 2	输出
S	4mA-20mADC/HART，线性输出
J	4mA-20mADC/HART，平方根输出（量程≥5kPa）
代码 3	隔离膜片	灌充液
2	316L 不锈钢	硅油
3	哈氏合金C（量程＞3kPa）
A	316L 不锈钢	氟油
代码 4	泄放孔位置（供有闷头）	过程法兰/螺栓
B	过程法兰后部端面或无	不锈钢/碳钢
U	过程法兰侧面上部
L	过程法兰侧面下部
代码5	过程法兰O形圈材质
7	丁腈橡胶（NBR）
6	氟橡胶（FKM）（温度≥-20℃）
5	低温氟橡胶（FKM-GFLT）
代码6	过程法兰方向	过程接口
H	水平过程法兰	NPT1/4内螺纹
代码7	静压（MPa）	安装孔螺纹
1	14 （量程2为4MPa）（量程3为7MPa）	M10
3	25	M12
5	32	M12
代码8	电气接口	电子外壳
1	M20×1.5（配电缆密封头）	表面喷塑铝合金
2	NPT1/2 内螺纹	表面喷塑铝合金
代码9	安装支架
B00	无安装支架
B01	管装弯支架（碳钢）
B02	墙装支架（碳钢）
B03	管装平支架（碳钢）
B04	管装弯支架（不锈钢）
B05	墙装支架（不锈钢）
B06	管装平支架（不锈钢）
代码10	铭牌
C	中文铭牌
E	英文铭牌
选项代码	选项/选件
d	隔爆型Ex d ⅡC T4~T6
i	本安型Ex ia ⅡC T4~T6
M3	LCD 显示表头
M4	带背光LCD 显示表头
D1	不锈钢泄放阀或泄放螺钉（2 只）
C1	NPT1/2 内螺纹腰形法兰组件（2 套）
C12	NPT1/2-M20×1.5-Φ14 引压短管（2 套）
C2	M20×1.5 外螺纹丁字接头（2 套）
C21	M20×1.5 丁字接头-Φ14 引压短管（2 套）
K1	脱脂处理（氧气测量限氟油灌充液、防爆、Pmax=6MPa）
L1	悬挂式位号牌
5C6	防雷保护（耐瞬变电压）（不适合本安）

注：1.订货号的确定方法：第1 部分 CR3000DP-代码 1 代码 2?代码 10/选项代码/选项代码?第2 部分 XXX~XXX kPa（或其它工程单位）(出厂标定测量范围)第3 部分位号(Z多 16 个字符)(当有选项L1 时)2.代码 1~代码 10 依次B选 1 次且仅选 1 次。选项代码则按需选择，可不选、选一或选多。3.应根据测量范围选择相应量程，不跨量程档选型。4. 多种过程连接转换接头的详细信息见“过程连接转换接头”章节。5. 如某项代码为有要求的非标项，则该位代码可用 X 或Y 表示，并给出X 或 Y 的说明。
